طراحی اجزای مکانیزمی سامانه ADS

طراحی اجزای مکانیزمی سامانه ADS


توضیحات پروژه



تمامی اجزای مکانیزمی سامانه توسط مرکز تحقیقاتی شهید قندی طراحییا پیشنهاد شده است. سامانه باز شوندگی، سامانه آزیموث، اجزای قفل کنند، میز، سامانه هدایت و اتصالات مختلف از موارد طراحی شده یا پیشنهاد شده در این پروژه است. در ادامه بخشی از اجزای مکانیزمی طراحی شده، نشان داده شده است.

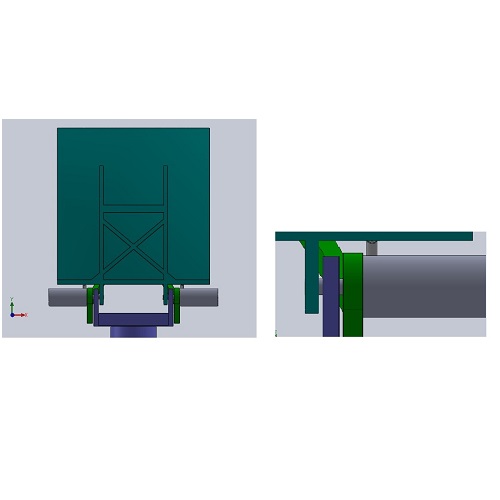

(الف)

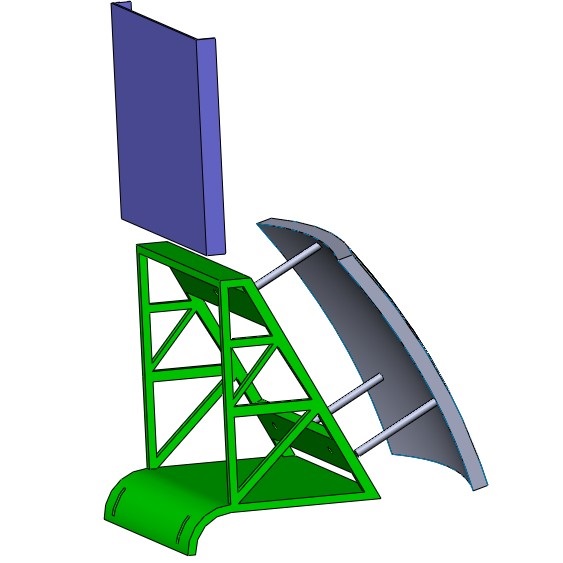

(ب)



شکل ۱- (الف) اجزای مکانیزمی اتصال دهنده بین بازتاب کننده و میز آتش (ب) اجزای اصلی ساب‌رفلکتور و پایه نگهدارنده



جدول۱- مشخصات فنی آنتن سامانه ADS

مشخصه

توضیح یا مقدار مشخصه

ابعاد آنتن

مربعی به ابعاد۲×۲ متر

جنس آنتن و سازه پشتیبان

ساندویچ پنل (شیشه/ اپوکسی با هسته لانه زنبوری آلومینیومی)

وزن مجموعه­ی آنتن

حدود ۶۰ کیلوگرم

اتصالات

اتصالات مکانیکی با استفاده از اینزرت­ها (اسلیو/پلاگ) و اتصالات چسبی

بارگذاری­های بررسی شده

بارگذاری دینامیک شوک- بارگذاری ارتعاش اتفاقی ناشی از جاده- بارگذاری استاتیک- بارگذاری حرارتی- شرایط محیطی مختلف متناسب با شرایط اقلیمی ایران

معیارهای خرابی

بیشترین تنش- جابجایی مجاز- کمانش هسته­های لانه زنبوری- Hashin

ویژگی­های طرح

در نظر گرفته شدن فرایند انتخاب مواد- انجام آنالیز حرارتی

نرم­افزارهای مورد استفاده





ABAQUS, Adams, MATLAB و نرم افزارهای طراحی مانند Solid Works  و   CATIA
