آنتن بوقی شیاردار

  • توضیحات
  • دیدگاه (0)

توضیحات

آنتن‌های بوقی کاربرد وسیعی به عنوان تغذیه ردیاب ماهواره و رفلکتورهای مخابراتی، آرایه‌های فازی و نیز به عنوان یک استاندارد جهانی برای کالیبراسیون و اندازه‌گیری گین در آنتن‌های دیگر هستند.آنتن‌های بوقی دارای بهره بالا، VSWR پایین، قابلیت دستیابی به پهنای باند نسبتاً وسیع و وزن کم هستند و ساخت آن‌ها نیز نسبتاً آسان است. این ویژگی‌ها منجر به استفاده وسیع از آنتن‌های بوقی به عنوان تغذیه آنتن‌های رفلکتور [۱] شده است.

بسیاری از تغذیه‌هایی که برای آنتن‌های رفلکتوری استفاده می‌شوند، از نوع بوق‌های شیاردار هستند. دو دلیل عمده برای استفاده از بوق‌های شیاردار در تغذیه آنتن‌های بازتابنده وجود دارد؛ اول آنکه پترن تشعشعی متقارنی دارند که باعث می‌شود به عنوان آنتن‌هایی با گین بالا و اتلاف کم شناخته شوند و دیگر اینکه این نوع بوق‌ها، چنان که اشاره شد، با پلاریزاسیون متعامد بسیار کمی منتشر می‌شوند؛ که این ویژگی برای سیستم‌های دو پلاریزاسیونی ضروری است.







(الف)

(ب)



(ج)

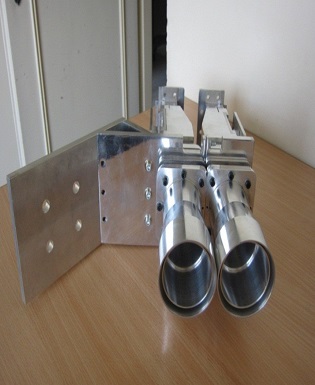

شکل ۱- نمونه‌های آنتن بوقی ساخته شده در مرکز: (الف) هورن با شیارهای عمودی برای باند Ku،  (ب) هورن با شیارهای افقی برای باند C، (ج) هورن با شیارهای عمودی برای باند S



[۱] Reflector antenna
