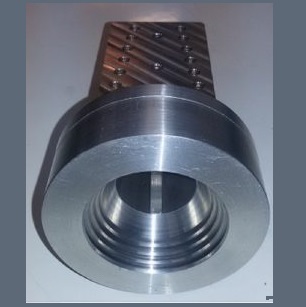

آنتن شیپوری شیار دار با زائده پهن باند

  • توضیحات
  • دیدگاه (0)

توضیحات

ابعاد و وزن آنتن :

۱۷ سانتی متر × ۱۰ سانتی متر با وزن ۱٫۶ کیلوگرم

ویژگی های آنتن :

  • VSWR کمتر از ۲ در پهنای باند ۶ الی ۲۰ گیگاهرتز (باند X وKu )
  • بهره بهتر از dBi10 در باند کاری X  و بهره ثابتdBi  ۱۷ در باند کاری Ku

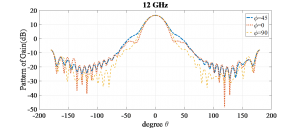

  • مشابهت پترن در دو صفحه  E وH   در پهنای dB10 (به­ویژه در باند X )
  • ثابت بودن عرض پهنای بیم dB10  پترن در باند Ku
  • تغییرات کم مرکز فاز آنتن در حدود ۴ سانتی متر در کل باند و کمتر از ۲ سانتی متر در هر باند کاری
  • پلاریزاسیون خطی و تغذیه توسط کانکتور SMA
  • میزان گلبرگ جانبی بهتر از dB 20 در هردو باند
  • مولفه پلاریزاسیون متعامد بهتر از dB 30 در هر دو باند فرکانسی

کاربرد ها:

  • تغذیه آنتن های بشقابی در ارتباطات ماهواره ای
  • تغذیه آنتن های جست وجوگر در سامانه های راداری
  • به عنوان المان در آرایه های فازی در سیستم های جهت یابی اینترفرومتری
  • لینک های نقطه به نطقه نسل پنجم
