توضیحات

آنتن بشقابی کامپوزیتی

آنتن بشقابی کامپوزیتی با قطر ۲.۴ متری به عنوان یکی از گزینه های متداول در صنایع مخابراتی هستند. مشخصات الکترومغناطیسی آنتن با یکسری پارامترهای مکانیکی قابل ترجمه است. دقت سطح ، صافی سطح و پایداری ابعادی به عنوا ن مهم ترین پارامترهای مکانیکی آنتن هستند.

آنتن بشقابی کامپوزیتی با قطر ۲.۴: مواد کامپوزیتی تشکیل دهنده

مرکز تحقیقاتی شهید قندی بیش از ده سال در حوزه آنتن فعالیت دارد. تجربه ساخت آنتن های کامپوزیتی با دقت بالا و برای کاربردهای فضایی را دارد. در این حوزه توانسته است در حوزه بشقاب های کامپوزیتی گامهای بلندی بردارد.

از مزیت های سازه های کامپوزیتی سبک بودن و مقاومت در برابر شرایط محیطی مختلف است.

آنتن بشقابی کامپوزیتی با قطر ۲.۴ متری : ساخت و ارزیابی

آنتن بشقابی کامپوزیتی با قطر ۲.۴ متر به عنوان محصولی استراتژیک است. این آنتن برای F/D=0.375 ساخته شده است. وزن تقریبی سازه تقویت شده آن حدود ۴۵ کیلو گرم است.

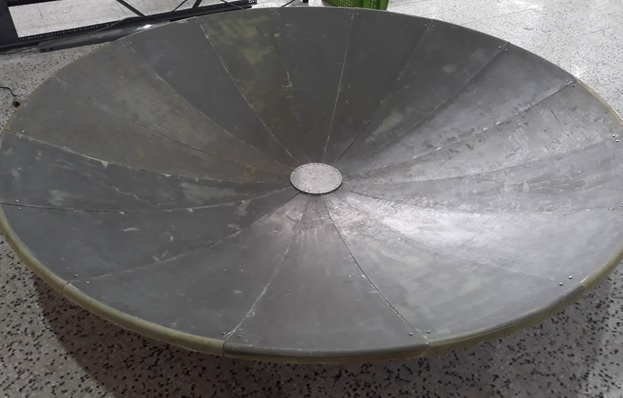

آنتنت کامپوزیتی رفلکتوری با قطر 2.4 مترka antenna dish-reflector-composite antenna- seraj-kntu.ac.ir
آنتن کامپوزیتی بشقابی با قطر ۲.۴ متر ka antenna dish-reflector-composite antenna- seraj-kntu.ac.ir

آنتن کامپوزیتی ساخته شده در مرکز تحقیقاتی شهید قندی با کیفیت بالا ساخته شده است. طراحی سطح آنتن برای باندهای فرکانسی Ku و Ka انجام شده است.

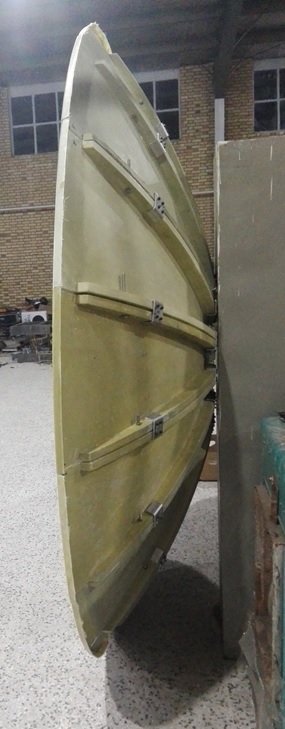

آنتن کامپوزیتی رفلکتوری با قطر 2.4 مترka antenna dish-reflector-composite antenna- seraj-kntu.ac.ir
آنتن کامپوزیتی بشقابی با قطر ۲.۴ مترka antenna dish-reflector-composite antenna- seraj-kntu.ac.ir

تولید آنتن کامپوزیتی به صورت چند گلبرگی انجام شده است. این گلبرگ ها کمترین فاصله ممکن برای عدم افت خواص تشعشعی آنتن در نظر گرفته شده است. تولید این آنتن در اسرع وقت و با قابلیت خصوصی سازی برای مشتریان محترم قابل اجرا است.

اندازه گیری دقت سطح آنتن بشقابی کامپوزیتی با قطر ۲.۴ متر

دستگاه های اندازه گیری سه بعدی مختصاتی (دستگاه CMM) یک دستگاه اندازه گیری پیچیده است. در زمینه مترولوژی برای اندازه گیری دقیق ابعاد و ویژگی های هندسی اشیا استفاده می‌شود. دستگاه CMM یک ابزار دقیق است که اجزای سخت افزاری و نرم افزاری را برای تعیین موقعیت نقاط روی سطح یک شی در یک سیستم مختصات دکارتی سه بعدی ترکیب می‌کند.

کاربرد دستگاه CMM معمولا در صنایعی مانند تولید، هوا فضا، خودرو و مهندسی مورد استفاده قرار می‌گیرند، جایی که اندازه گیری‌های دقیق برای کنترل کیفیت و اطمینان از دقت قطعات ساخته شده بسیار مهم هستند. دستگاه های اندازه گیری سه بعدی CMM، برای اندازه گیری و بازرسی انواع مختلف اشیا از جمله قطعات مکانیکی، اجزا، قالب ها و نمونه های اولیه به کار می‌روند.

اندازه گیری دقت سطح cmm- seraj-kntu.ir
اندازه گیری دقت سطح آنتن بشقابی کامپوزیتی با قطر ۲.۴ متر cmm- seraj-kntu.ir
