کامپوزیتهای مخابراتی شفاف یا ریدوم کامپوزیتی

رادوم‌ کامپوزیتی یا ریدوم کامپوزیتی به عنوان یکی از سازه های مخابراتی کامپوزیتی هستند. سازه‌های مخابراتی به علت حساسیت شرایط عملکردی و نگهداری، در برخی موارد نیازمند برخورداری از پوشش‌هایی هستند که شرایط سخت محیطی مانند تغییرات دمایی شدید، شرایط مرطوب، مه نمکی، وزش باد، تابش نور خورشید، برف و باران کمترین تاثیر را روی آن‌ها داشته باشد. شرایط محیطی علاوه بر تاثیر بر اجزای مکانیکی سازه نگهدارنده و پداستال آنتن، بر روی عملکرد مخابراتی آن نیز تاثیر می‌گذارد. به عنوان ساده‌ترین‌ترین تاثیر می‌توان به تغییر اندازه آنتن‌های بزرگ در انبساط و انقباض‌های حرارتی و کاهش بهره آنتن اشاره کرد.

سازه‌های ریدوم‌ کامپوزیتی مخابراتی از تنوع زیادی برخوردارند. سازه‌های یکپارچه‌ی تک لایه و ساختارهای ساندویچی نمونه‌های پرکاربردی از این پوشش‌ها هستند.

مرکز تحقیقاتی شهید قندی با ساخت دو نمونه ریدوم‌ کامپوزیتی با ساختارهای تک لایه و ساندویچی توانسته است گامی بلند در ساخت ریدوم‌های کامپوزیتی بردارد. دو نمونه از ریدوم‌های تک لایه نازک و یک نمونه پنل ساندویچی نمونه در مرکز تحقیقاتی شهید قندی ساخته شده است. اطلاعات بیشتر

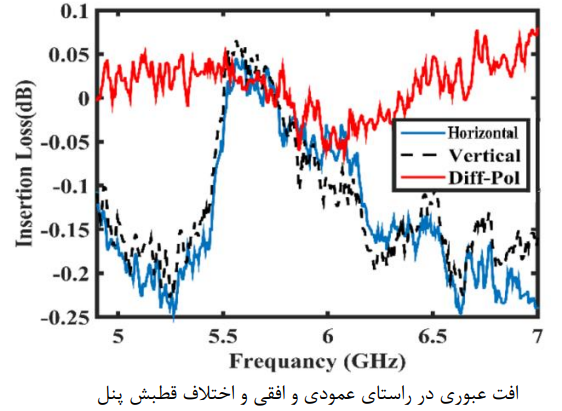

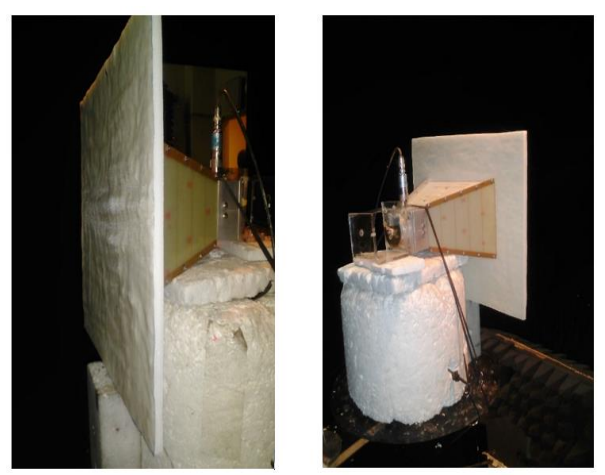

نمونه پنل ساندویچی با مهندسی معکوس نمونه‌ی آلمانی و شناسایی الیاف، هسته و رزین به کار رفته در آن انجام شده است. در همین راستا پس از ساخت نمونه‌های ۳۰ سانتی‌متر در ۳۰ سانتی‌متری، با ساخت پنل یک متر در یک متری و تست آن در اتاق آنتن، ۰.۲۵ دسیبل به عنوان افت عبوری یک‌طرفه در فرکانس ۵.۶ گیگاهرتز (باند فرکانسی C) اندازه‌گیری شده است.

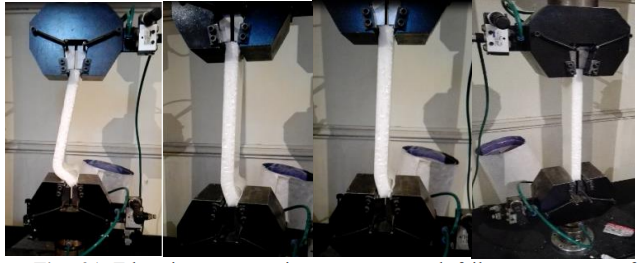

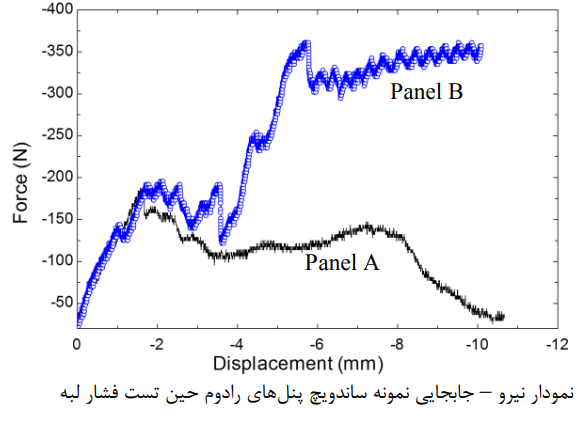

تست مکانیکی قطعات (خمش و فشار لبه‌ای) ساخته شده از ریدوم‌ کامپوزیتی ساندویچی و انجام شبیه سازی‌های باد و کمانش به عنوان فرایندهایی هستند که برای اطمینان از کیفیت مکانیکی و الکترومغناطیسی نمونه‌های ساندویچی انجام شده است.



کاربردها

  • ساخت مدل‌های مقیاس واقعی مشابه با ابعاد بالا
  • ساخت قطعات یکپارچه‌ی بزگ
  • قالب‌گیری از نمونه‌های واقعی
  • سبک‌سازی سازه‌های مهندسی



ویژگی های ریروم کامپوزیتی ساندویچی

  • وزن بسیار کم (بدون قاب فلزی وجه مشترک، حدود ۱۲۰ کیلوگرم)
  • استحکام خمشی بسیار بالا با حفظ سبکی سازه
  • ارتقای میرایی سازه‌ای و جذب بیشتر ارتعاشات و ضربه‌های شدید
  • شکل‌پذیری مناسب در هندسه‌های پیچیده
  • یکپارچه بودن سازه و عدم استفادهاز فلنج‌های داخلی
  • کیفیت سطحی بسیار خوب

مشخصات نمونه برنامه ریزی شده

مقدار

واحد

پارامتر

۱۲۰

Kg

وزن بخش کامپوزیتی

۳×۲/۵×۲

m

ابعاد کلی سازه

شیشه/ اپوکسی

جنس رویه‌های ساندویچ پنل

۵ قطعه

تعداد بخش‌های یکپارچه‌ی ساخته شده برای یکپارچه سازی

تست سازه ای ریدوم‌ مخابراتی کامپوزیتی تست مخابراتی ریدوم‌ مخابراتی کامپوزیتی
