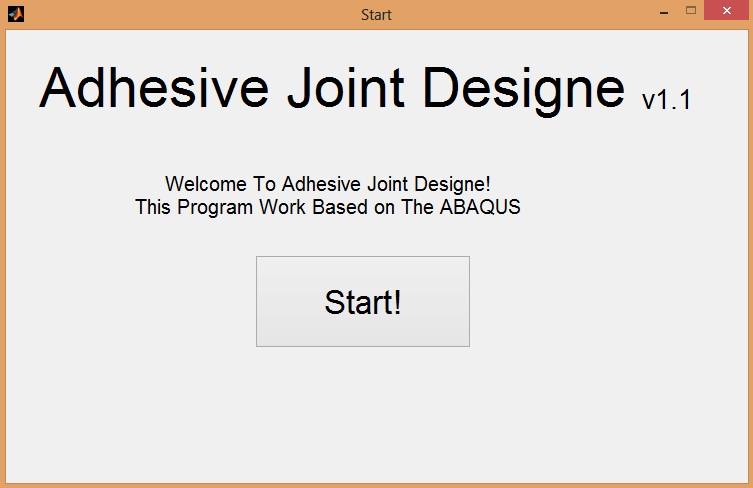

نرم افزار طراحی اتصالات چسبی

استفاده از واسط‌های گرافیکی برای طراحی اجزای تخصصی یکی از نیازهای روز افزون صنایع پیشرفته و حتی کارگاه‌های تولیدی است.

به خدمت گرفتن متخصصین طراحی اتصالات برای ارزیابی میزان آسیب و یا در نظر گرفتن شرایط غیر خطی مساله و تقویت سازی‌های مختلف برای سازه‌های تمام فلزی یا تمام کامپوزیتی و یا ترکیبی امری بسیار هزینه‌بر است و می‌تواند ریسک پیاده سازی طرح را افزایش دهد.



این نرم افزار که با به خدمت گرفتن نرم افزار المان محدود قدرتمند ABAQUS به تحلیل اتصال‌های چسبی برای اجزای اتصال فلزی، کامپوزیتی و ساندویچی می‌پردازد. اتصال‌های پرکاربرد در صنایع مختلف مانند اتصال‌های روی هم ساده، دولبه، شیب‌دار و اتصال T شکل از جمله اتصال‌هایی هستند که با قابلیت تعریف پارامترهای آسیب می‌توانند تحلیل و ارزیابی شود.

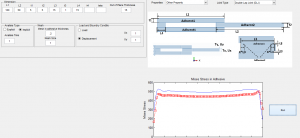

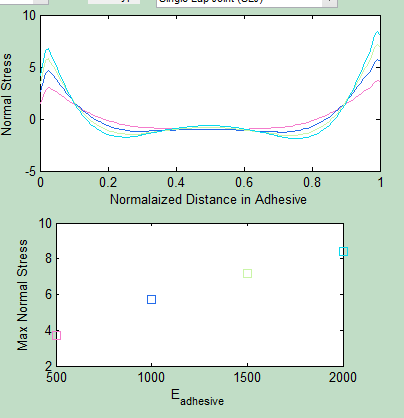

از جمله خروجی‌های این نرم‌افزار خروجی‌های ABAQUS با پسوند odb، توزیع تنش در لایه‌ی میانی چسب در مسیر میانی و بیان جابجایی سازه‌ای است.



کاربردها

  • طراحی و مدل سازی اتصال‌های روی هم ساده، دوبل، شیبدار، T شکل
  • طراحی اتصال‌های چسبی سازه‌های فلزی، کامپوزیتی و ترکیبی
  • طراحی اتصال‌های هوایی
  • بررسی تاثیر افت خواص چسب روی اتصال‌های حساس
  • طراحی و تحلیل ناحیه اتصال به صورت تابعی (پلکانی)



ویژگی ها

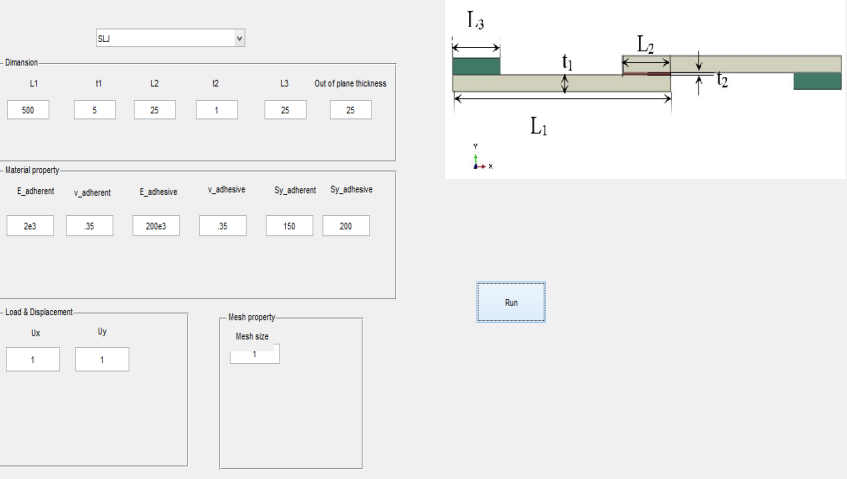

  • طراحی و تحلیل اتصال‌های روی هم ساده (Single lap) با در نظر گرفتن اثرات آسیب

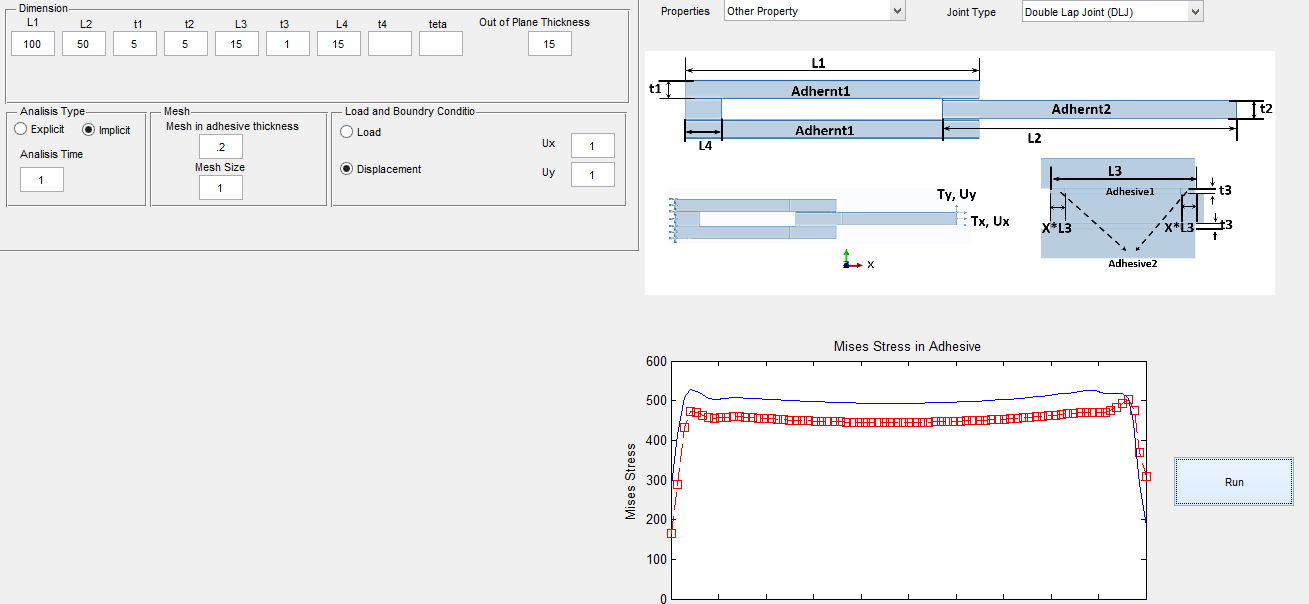

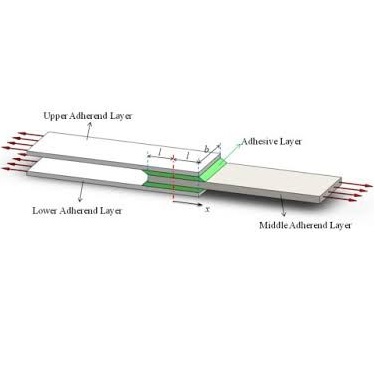

  • طراحی و تحلیل اتصال‌های دوبل روی هم (Double lap) با در نظر گرفتن اثرات آسیب
  • طراحی و تحلیل اتصال‌های شیبدار (Scarf) با در نظر گرفتن اثرات آسیب
  • طراحی و تحلیل اتصال‌های شیبدار (Scarf) با در نظر گرفتن اثرات آسیب
  • طراحی و تحلیل اتصال‌های T شکل (T- joint) با در نظر گرفتن اثرات آسیب
  • قابلیت درنظرگرفتن ناحیه‌ چسبی که در اثر مجاورت با محیط دچار افت خواص شده است
  • قابلیت مدل سازی ناحیه اتصال با دو نوع چسب مختلف
  • قابلیت مدل سازی اجزای اتصال فلزی، کامپوزیتی و ساندویچی
  • کارکرد راحت و کاربر پسند
  • همه‌ی تحلیل‌ها به صورت دو بعدی و با قابلیت تنظیم کیفیت و سایز المان قابلیت اجرا را دارند
