توضیحات

کانکتورهای SMC (SubMiniature version C) یکی دیگر از انواع پرکاربرد کانکتورهای کواکسیالی هستند که برای اولین بار در سال ۱۹۶۰ میلادی معرفی شدند. مشخصات مکانیکی نحوه اتصال در کانکتورهای SMC و بسیاری دیگر از کانکتورهای مشابه در استاندارد MIL-STD-348 بیان شده است. کانکتورهای SMC از یک استوانه پیچ مانند رزوه شده از نوع  #۱۰-۳۲ UNFبهره گرفته و مشخصات الکتریکی قابل قبولی در بازه فرکانسی DC-10GHz دارد. کانکتورهای مادگی SMC که تحت عنوان plug type نیز شناخته می‌شوند دارای یک سوکت برای اتصال مرکزی بوده و کانکتورهای نری SMC که تحت عنوان jack type نیز شناخته می‌شوند دارای یک پین برای اتصال هستند. کانکتورهای SMC نری دارای یک استوانه رزوه شده و کانکتورهای SMC مادگی دارای یک مهره ۶ وجهی هستند. این دسته از کانکتورها در دو امپدانس ۵۰ و ۷۵ اهم موجود بوده و ابزاری کوچک برای اتصال کابل‌های RG-174 و RG-179 و بردهای مدار چاپی ارائه می‌دهد.

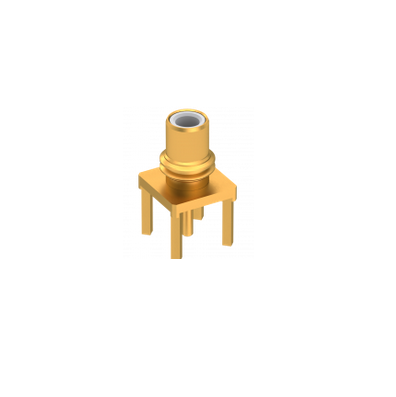

علاوه بر  STRAIGHT JACK RECEPTACLE FOR PCB SOLDER LEGS نوع دیگر کانکتورهای SMC دسته RIGHT ANGLE PLUG SOLDER TYPE که نمونه ای از آن در شکل زیر نمایش داده شده است.

RIGHT ANGLE PLUG SOLDER TYPE SMC
