آنتن تغذیه با تفکیک کننده مدهای متعامد باند C
این مطلب را با دوستانتان به اشتراک بگذارید
- توضیحات
- نظرات (0)
توضیحات
توضیحات

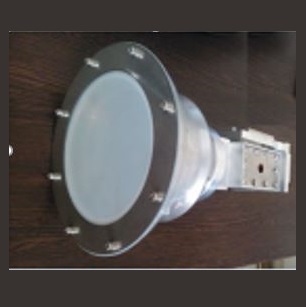

این محصول که از ماژول تفکیک کننده مدهای متعامد و هورن تشکیل شده است برای داشتن دوپلاریزاسیون متفاوت، طراحی و ساخته شد. به طور کامل آببندی شده و طراحی سیستم حرارتی -برای جلوگیری از انباشته شدن برف در ورودی هورن- و ریدوم برای آن صورت گرفته است.
مشخصات فنی آنتن تغذیه تفکیک کننده مدهای متعامد
|
مقدار |
مشخصه
|
|
۴/۴ الی ۵ گیگاهرتز |
فرکانس کاری |
|
بهتر از ۲۰ دیبی |
تلفات بازگشتی در پورت دایروی هورن |
|
بهتر از ۴۵ دیبی |
ایزولاسیون بین دو دهانه تفکیک کننده مد متعامد |
|
بهتر از ۱۷ دیبی |
تلفات بازگشتی در هر پورت دهانه تفکیک کننده مد متعامد |
|
حدود ۱۴ دیبی |
بهره |
|
۳۹ درجه در ۱۲ دیبی پایین تر از قله |
زاویه آتش |
|
۳۲ cm×۱۸۰ cm×۱۸۰ cm |
ابعاد |
