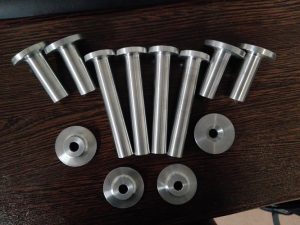

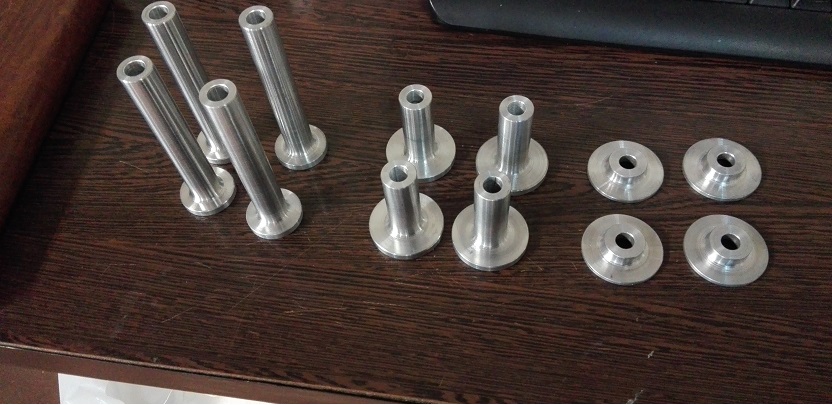

اتصالات توکار (اینزرت) کامپوزیتی (ISJM6ISJM10-ISJM8-ISJM6-ISJM5)
- توضیحات
- نظرات (0)
توضیحات
معرفی محصول
در سازههای ساندویچی و برای اتصال اجزای کامپوزیتی به هم، از اتصالات توکار یا Insert استفاده میشود. عمده اتصالات توکار از نوع فلزی هستند. اتصالات فلزی موجب سنگین شدن سازه و ایجاد تمرکز تنش ناشی از تفاوت جنس در محل تماس با سازه میشوند. همچنین در تغییرات دمایی شدید با توجه به متفاوت بودن ضرایب انبساط حرارتی کامپوزیتها و فلزات، ایجاد ریزترک از شایعترین مشکلات استفاده از اتصالا فلزی توکار است. اتصال قطعات فلزی به سازههای کامپوزیتی زمینه اپوکسی، پلی استر و وینیلاستری، بدون اعمال عملیات سطحی گران قیمت، امکانپذیر نیست و کیفیت اتصال خوبی ندارد

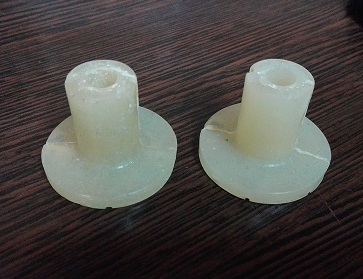

مرکز تحقیقاتی شهید قندی با بهره گرفتن از تجربیات خود و استفاده از نیروهای متخصص توانسته است با جایگزین کردن اتصالات توکار فلزی با نمونههای کامپوزیتی، علاوه بر مرتفع کردن مشکلات تفاوت انبساط حرارتی و وجه مشترک ضعیف، قدرت تحمل بار خارج صفحهی اتصال توکار را تا ۵/۲ برابر نسبت به نمونه اتصال توکار فلزی مشابه ارتقا دهد.
کاربردها
- مقاومت مکانیکی بالا
- مقاوم در برابر شرایط آب و هوایی مرطوب (ارتقای خواص اینسرت کامپوزیتی برای جذب آب کمینه)
- چسبندگی بالا به زمینههای کامپوزیتی
- ضریب انبساط حرارتی بسیار نزدیک به اجزای اتصال
- سرعت تولید بالا
- قابلیت تولید انبوه و تولید با هندسههای دلخواه
- عدم محدودیت ابعاد
ویژگی ها
برخی از بارزترین ویژگیهای مواد طراحی و ساخته شده در ادامه عنوان شده است
- نیاز به کمترین تغییرات در فرایند برای پیاده سازی در خطوط تولید فعلی
- وزن بسیار پایینتر (یک سوم) نسبت به نمونههای ضد زنگ متداول در بازار
- ارتقای خواص مکانیکی در کنار ارتقای ویژگیهای سازگاری
مشخصات مکانیکی نمونه تست شده
|
مدول کششی (GPa) |
طول (mm) |
قطر سوراخ (mm) |
بیشینه نیروی Pull out (N) |
|
|
نمونه کامپوزیتی |
۳۵ | ۱۲ | ۸ |
۱۶۷۱۵ |
| نمونه آلومینیومی | ۷۰ | ۱۲ | ۸ |
۸۲۴۸ |
