فیلتر Tunable مکانیکی در باند فرکانسی ۴۰۰-۲۲۵ مگاهرتز

این مطلب را با دوستانتان به اشتراک بگذارید

توضیحات

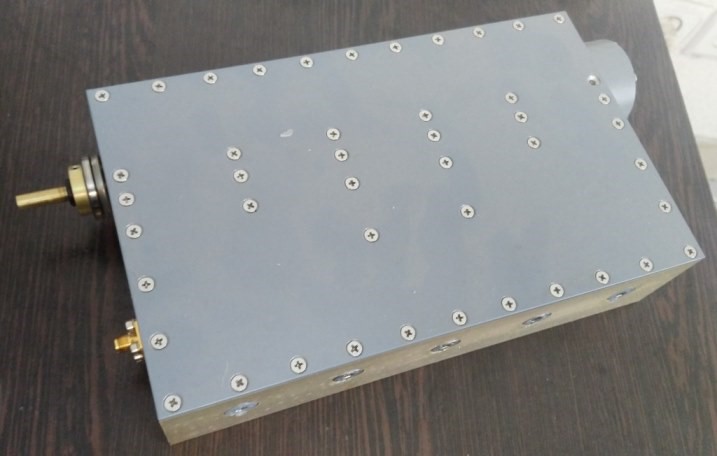

فیلتر Tunable ساخته شده یک فیلتر مکانیکی با پهنای باند نسبی حدود %۵ است که فرکانس مرکزی آن با چرخاندن یک شفت به صورت مکانیکی در بازه فرکانسی MHz400-225 جابجا می‌شود. مشخصات الکتریکی این فیلتر به شرح جدول زیر است.

باند فرکانسی

MHz 400- 225

پهنای باند نسبی

حدود %۵

تلفات بازگشتی

بهتر از dB13-

تلف عبوری

                @۲۲۵ MHz:  I.L. > -1.6 dB

                @۴۰۰ MHz:  I.L. > -1 dB

میزان جابه جایی فرکانس مرکزی با چرخش شفت

به ازای هر درجه چرخش شفت، فرکانس مرکزی به اندازه MH1 جابجا می‌شود.

فیلتر Tunable مکانیکی در باند فرکانسی MHz400-225
