کوپلر هیبرید ۹۰ درجه ۳ دی بی پهن باند

تومان۱۰.۰۰۰.۰۰۰

این مطلب را با دوستانتان به اشتراک بگذارید

توضیحات

وپلرهای هیبرید۹۰ درجه[۱] یکی از پرکاربردترین ادوات غیرفعال موجود در جعبه ابزار طراحان مدارات مایکروویو می‌باشند. کوپلر ۹۰ درجه ۳ دی بی[۲] قطعه ۴ پورتی است که برای تقسیم توان ورودی به دو بخش مساوی با اختلاف فاز ۹۰ درجه در دو پورت خروجی  با اندازه ایزولاسیون بسیار بالا و نوسانات بسیار اندک در توان های خروجی و یا ترکیب ۲ سیگنال ورودی با اندازه توان مساوی و اختلاف فاز ۹۰ درجه در پورت خروجی مورد استفاده قرار می‌گیرد. با گسترش دامنه کاربردهای ادوات مایکروویو و افزایش روزافزون کاربران‌، نیاز به سیستم‌های با پهنای باند بیشتر نیز در حال افزایش است. از سوی دیگر تجهیزات و ادوات بکار رفته در جنگ الکترونیک همواره نیازمند پهنای باند زیادی بوده‌اند. هیبرید ۹۰ درجه طراحی و ساخته شده توسط پژوهشگران مرکز داری پهنای باند ۲ تا ۱۸ گیگاهرتز می‌باشد که در اکثر کاربردهای پهن باند قابل استفاده است.

در این قطعه به علت تشابه الکتریکی و مکانیکی در ساختار آن تفاوتی بین پورت‌ها به عنوان پورت ورودی نمی­باشد. همچنین قطعه ساخته شد تضمین کننده ایزولاسیون بسیار بالا بین پورت‌های خروجی یا ورودی می­باشد و پورت­های خروجی یا ورودی هیچ‌گونه برهم‌کنشی بر روی یکدیگر نخواهند داشت. در شکل ۲ نمایی از کوپلر هیبرید ۹۰ درجه ۳ دی بی ساخته شده نشان داده شده است.

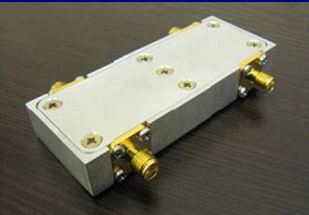

شکل ۱- کوپلر هیبرید ۹۰ درجه طراحی و ساخته شده توسط پژوهشگران مرکز





جدول ۱- مشخصات فنی کوپلر هیبرید ۹۰ درجه







مشخصه

مقدار

فرکانس کاری

۲-۱۸ GHz

کوپلینگ اسمی

۳ db

تلفات عبوری (بیشینه)

۱.۵ db

تعادل دامنه

± ۰.۴ db

تعادل فاز

± ۶

تلفات بازگشتی

< 15db

کانکتور

(SMA (F

ابعاد ۷۷ mm×۳۰ mm×۱۲.۸ mm

[۱] ۹۰ degree hybrid coupler

[۲] ۳dB, 90 degree hybrid coupler1-2-2-2.
