آنتن تغذیه با قابلیت چندگانگی زاویه باند C

این مطلب را با دوستانتان به اشتراک بگذارید

توضیحات

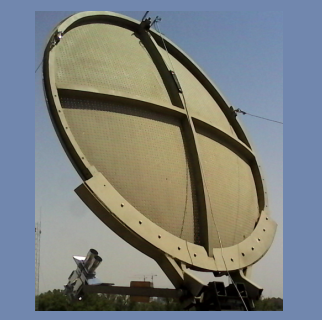

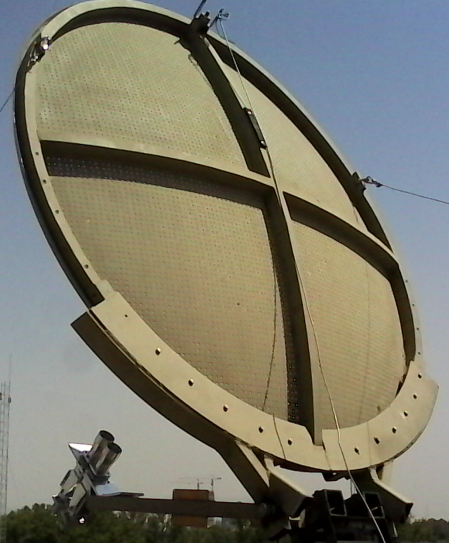

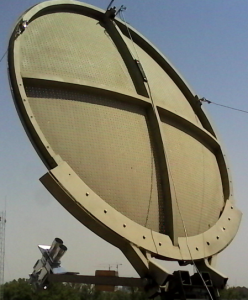

ایجاد دو پرتو توسط دو آنتن با زاویه مشخص از یکدیگر مزایای ویژه ای را ایجاد می نماید که به بهبود مشخصه محو شدگی کمک شایانی خواهد نمود.در سامانه­های ابتدایی از دو آنتن رفلکتور که در فاصله ای مشخص از یکدیگر قرار می­گیرند برای ایجاد دو پرتو با زاویه مشخص استفاده می­شد، اما در نمونه های جدیدتر این سامانه زاویه بین پرتوها توسط یک رفلکتور و با استفاده از دو آنتن تغذیه که دارای زاویه مشخصی از یکدیگر می­باشند، تأمین می­شود.

ویژگی بارز این محصول این است که به جای استفاده دو آنتن رفلکتوری، یعنی یکی به عنوان گیرنده و دیگری به عنوان فرستنده که هریک در یک پلاریزسیون افقی یا عمودی کار می‌کند، می‌توان از یک آنتن استفاده نمود که این مطلب کمک شایانی به کوچک‌سازی کل سامانه خواهد شد.

در مرکز تحقیقاتی شهید قندی آنتن تغذیه ای به همراه ماژول تفکیک کننده مدهای متعامد که قابلیت ایجاد این ویژگی بالا را دارد، طراحی و ساخته شد



جدول ۱-مشخصات فنی آنتن تغذیه با قابلیت چندگانی زاویه



مشخصه مقدار
فرکانس کاری ۴/۴ الی ۵۸/۴ گیگاهرتز و ۸۲/۴ الی ۵ گیگاهرتز
VSWR بهتر از ۸/۱
ایزولاسیون بین دو دهانه تفکیک کننده مد متعامد بهتر از ۴۰ دیبی
بهره ۱۳ دیبی
زاویه بیم ۴-۳ درجه
ابعاد ۳۷.۱ cm×۹.۳ cm×۸.۹ cm

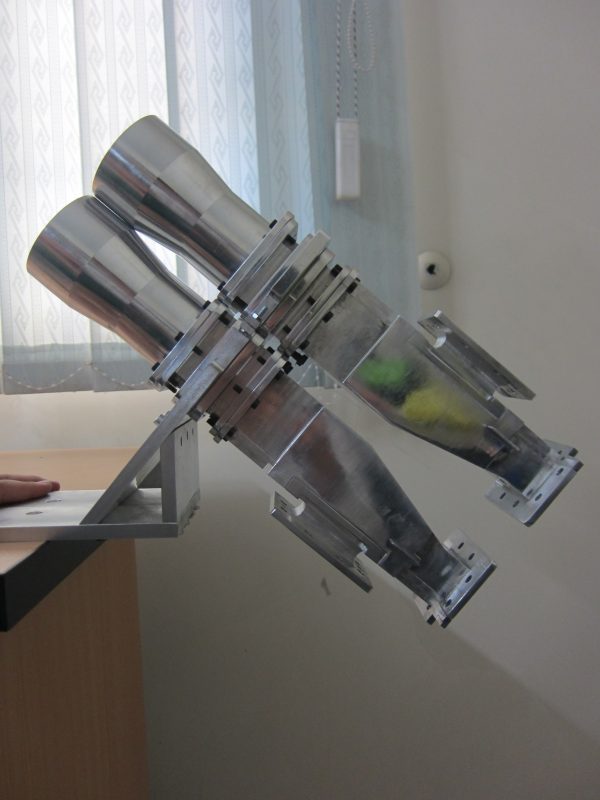

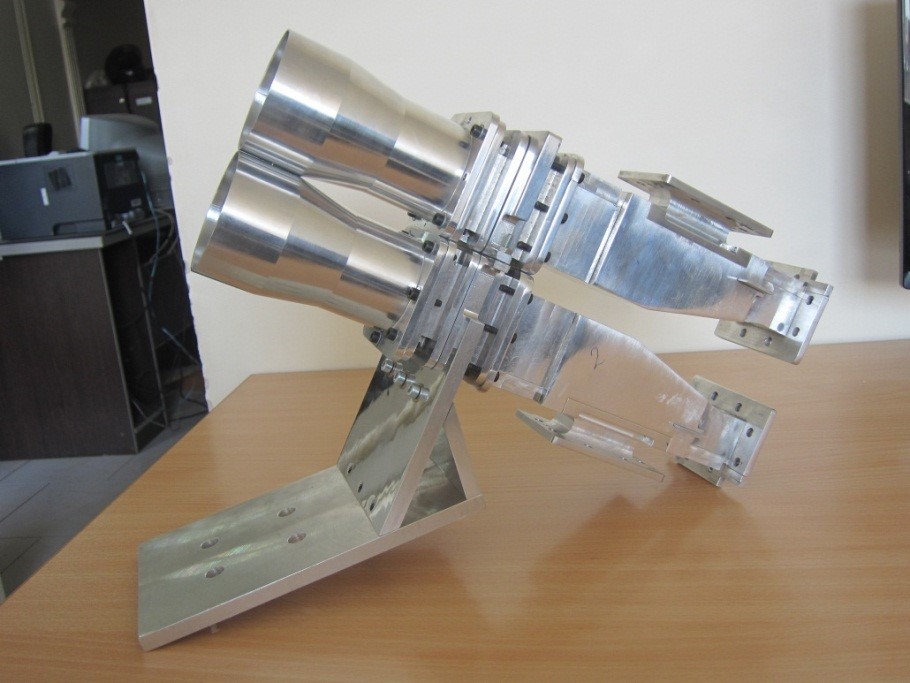

شکل ۱-آنتن تغذیه با قابلیت چندگانی زاویه
