توضیحات

ماژول هیبرید تغذیه آنتن کوادریفیلار باند UHF

مشخصات فنی ماژول

۱ باند فرکانسی MHz 410 – 400
۲ تلفات عبوری Less than 1dB
۳ amplitude unbalancing Less than 0.6dB
۴ phase unbalancing کمتر از ۵ درجه
۵ محدوده دمایی عملکرد ۴۰ تا ۷۰ درجه سانتی گراد
۶ power handling ۱۰ وات
۷ ابعاد (بدون در نظر گرفتن کانکتورها و گوشواره‌ها) mm 10 × mm 55 × mm 5/63



نتایج اندازه‌گیری افت بازگشتی ماژول UHF

نتایج اندازه‌گیری افت بازگشتی ماژول UHF

نتایج اندازه‌گیری پاسخ دامنه پورتهای ماژولUHF

نتایج اندازه‌گیری پاسخ دامنه پورتهای ماژولUHF

نتایج اندازه‌گیری پاسخ فاز پورتهای ماژول UHF

نتایج اندازه‌گیری پاسخ فاز پورتهای ماژول UHF

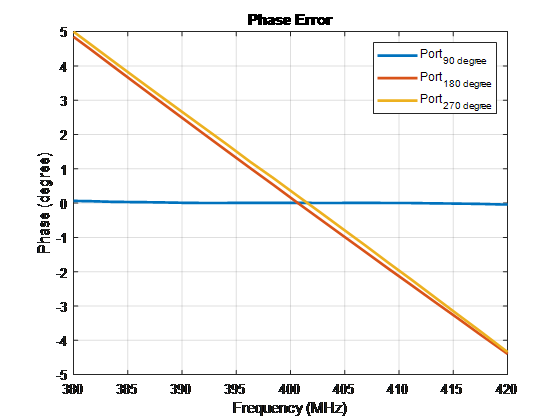

نتایج اندازه‌گیری خطای فاز پورتهای ماژول UHF نسبت به پورت 2 با در نظر گرفتن فاز صفر درجه برای آن

نتایج اندازه‌گیری خطای فاز پورتهای ماژول UHF نسبت به پورت ۲ با در نظر گرفتن فاز صفر درجه برای آن
