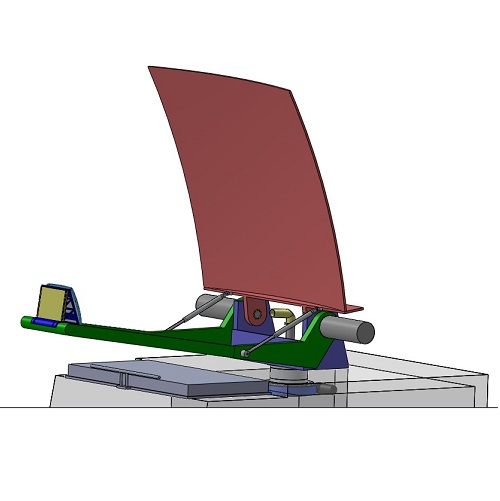

مکانیزم گسترش، نشانه‌روی و قفل سامانه آنتنی ADS

مکانیزم حرکت آنتن ADS به منظور حرکت آنتن در دو جهت آزیموث و فراز طراحی شده است. چینش کلی آنتن ADS به صورت حرکت فراز بر آزیموث[۱] می‌باشد. محرک محورها موتورهای الکتریکی می‌باشند که برای محور فراز به منظور جبران لقی و ایجاد بالانس از سیستم محرک دو موتوری با اختلاف گشتاور استفاده شده و محور آزیموث نیز توسط چرخ دنده رینگی متصل به محرک حلزونی به صورت یک مجموعه یکپارچه[۲] چرخانده می شود. مکانیزم لوله گشتاور[۳] به منظور انتقال حرکت محور آزیموث به میز چرخان[۴] که آنتن سامانه بر روی آن سوار است طراحی شده است. بازوهای تلسکوپی برای اتصال رفلکتور به بوم نگهدارنده ساب رفلکتور انتخاب شده و پیچ‌های تنظیم نیز برای تنظیم ساب رفلکتور طراحی شده است.

جدول ۱- مشخصات فنی مکانیزم گسترش، نشانه‌روی و قفل سامانه ADS
