برای اندازه گیری توان درخروجی لامپ ژیراترونکه در بسیاری از سامانه های توان بالا استفاده میشود می توان از یک کوپلر جهتدار استفاده کرد. این قطعه دارای ۴ پورت است که درصد مشخصی از توان در پورت ورودی به پورت کوپلینگ وارد می شود و با اندازه گیری این مقدار توان و همچنین مشخص بودن ضریب کوپلینگ، می توان توان در پورت ورودی را مشخص کرد. مقدار ضریب کوپلنیگ، مهمترین پارامتر طراحی کوپلر جهتدار است. ساختارهای مختلفی برای طراحی کوپلر جهتدار وجود دارد که با توجه به نوع کاربرد و فرکانس کاری باید از یک ساختار مشخص استفاده کرد. از جمله پروژه هایی که در این مرکز انجام شده است، طراحی و شبیه سازی کامل یک دیرکشنال کوپلر برای فرکانس کاری ۹۵ گیگاهرتز و توان ۱۰۰ کیلووات می باشد. در شکل ۱ نمایی از این موجبر و نیز در شکل ۲ ، سطح سیگنال رسیده به پورت های مختلف آن نشان داده شده است.

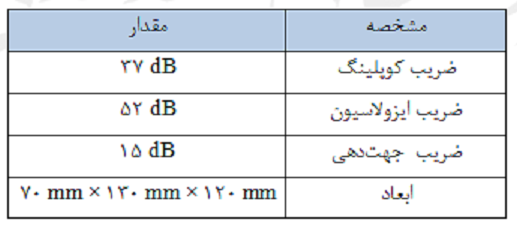

جدول ۱-مشخصات فنی دیرکشنال کوپلر طراحی شده

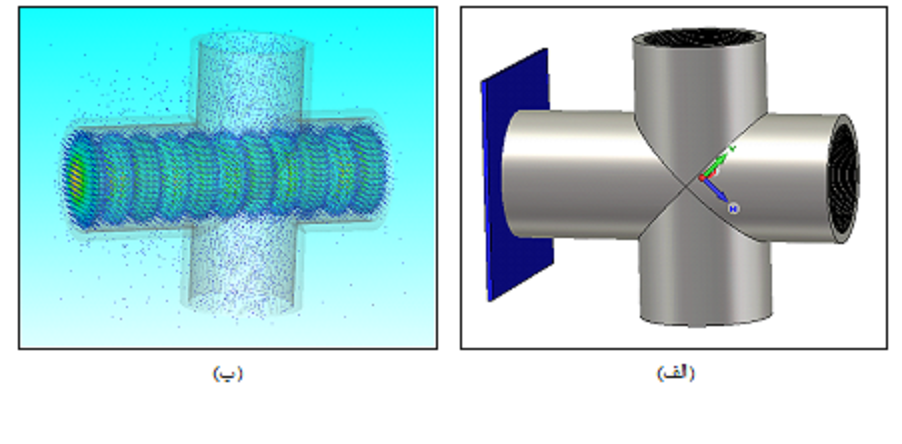

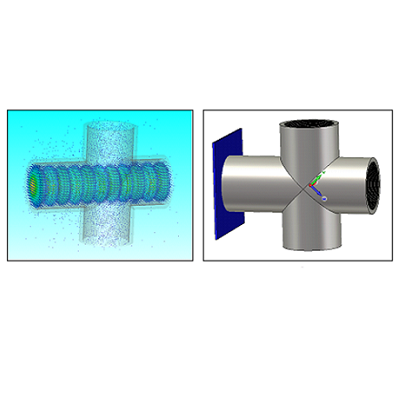

شکل ۱-(الف) نمایی از دیرکشنال کوپلر طراحی شده (ب) توزیع میدان الکتریکی
